1. Барьер искробезопасный "БИ-4" предназначен для осуществления питания расположенных во взрывоопасной зоне цифровых измерительных преобразователей (SMART-датчиков) с токовыми выходными сигналами или других устройств с цифровой обработкой сигналов и для обеспечения приема/передачи данных по стандарту Bell 202 между указанными устройствами и вторичными средствами измерения и контроля, расположенными во взрывобезопасной зоне.
      2. Барьер имеет входные искробезопасные электрические цепи уровня "ib" и маркировку взрывозащиты ExibIIB Х по ГОСТ 12.2.020 и [Exib]IIB Х по ГОСТ Р 51330.10*, соответствует ГОСТ 22782.5 и ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
      3. Характеристики электрических сигналов, принимаемых и формируемых барьером, соответствуют характеристикам кодового (цифрового) сигнала стандарта Bell 202 с частотной модуляцией.
      4. К барьеру могут подключаться серийные изделия, а также устройства, имеющие Свидетельства о взрывозащищенности и Разрешения на применение в Украине, выполненные с видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ 22782.5 уровня не ниже "ib", на что указывает знак "Х" в маркировке взрывозащиты барьера.
   Значения допустимых электрических параметров внешней нагрузки таких устройств должны быть не больше суммарной индуктивности и емкости соединительной линии и собственных параметров барьера, например, вычислители измерительных комплексов "ФЛОУТЭК" и "ФЛОУТЭК-ТМ или преобразователи измерительные многопараметрические - вычислители "ПМ-3" и "ПМ-3В".

      1. Барьер осуществляет электрическое питание устройств, расположенных во взрывоопасной зоне с помощью внешнего источника питания постоянного тока, имеющего выходное напряжение в пределах от плюс 15 до плюс 28 В, для каждого подключаемого устройства:
- напряжение постоянного тока не менее .................................................... - 12 В;
- постоянный ток не более .......................................................................... - 100 мА.
      2. Электрические параметры искробезопасных электрических цепей барьера не превышают значений:
- напряжение холостого хода (Uo) ............................................................... - 31,5 В;
- ток короткого замыкания (Io) .................................................................... - 100 мА.
      3. Допустимые значения параметров линии связи барьера не должны превышать:
- электрическая емкость (Co) ...................................................................... - 0,1 мкФ;
- индуктивность (Lo) .................................................................................... - 2,2 мГн.
      4. Эксплуатация барьера допускается при следующих условиях:
- температура окружающего воздуха от минус 40 до 60 °С;
- относительная влажность до 98 % при температуре 35 °С.
      5. Габаритные размеры не больше .......................................................... - 120 х 70 х 45 мм.
      6. Масса барьера не превышает ............................................................. - 0,1 кг.
      7. Средний полный срок службы барьера не менее .................................. - 10 лет.

(188 kb)

Барьер искробезопасный "БИ-4". Паспорт

(29 kb)

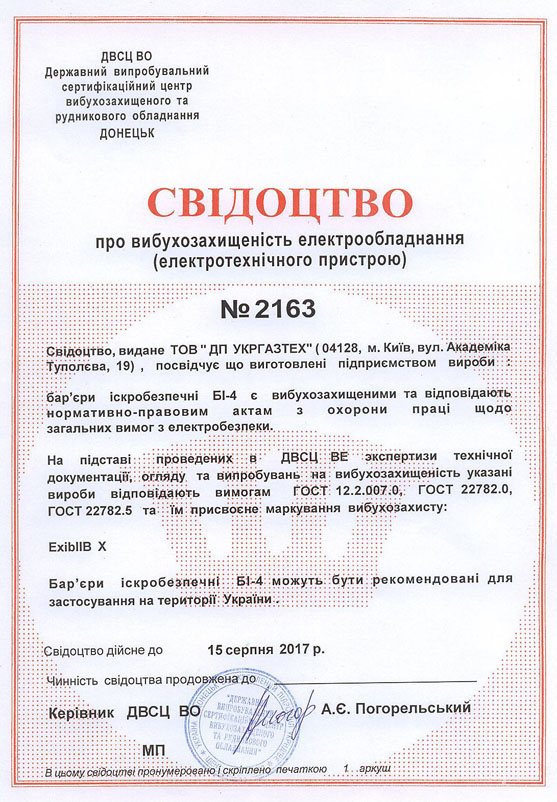

* Свидетельство о взрывозащищенности электрооборудования (по Украине)

(27 kb)

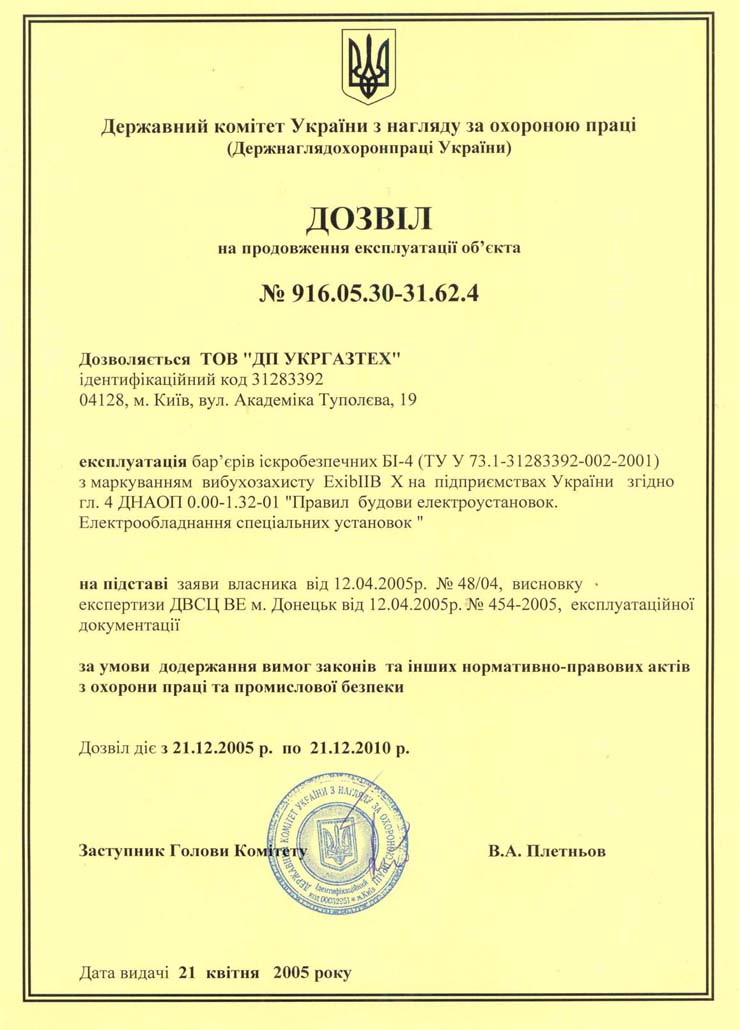

Разрешение Держнаглядохоронпраци Украины на изготовление и применение средств производства

(36 kb)

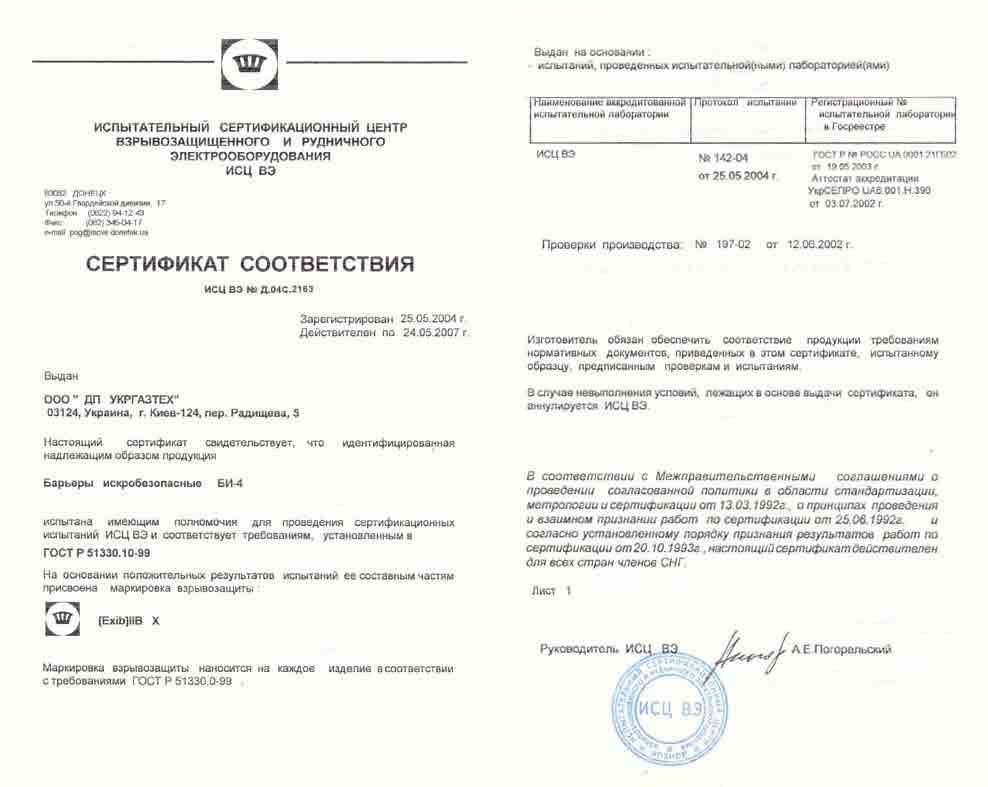

Сертификат соответствия взрывозащищенного электрооборудования (по Украине)

(36 kb)

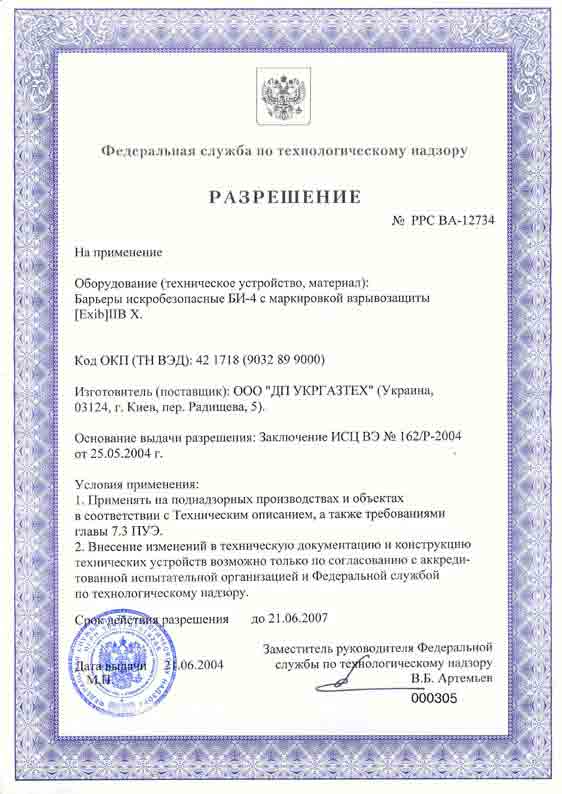

Разрешение Госгортехнадзора России на изготовление и применение

(32 kb)

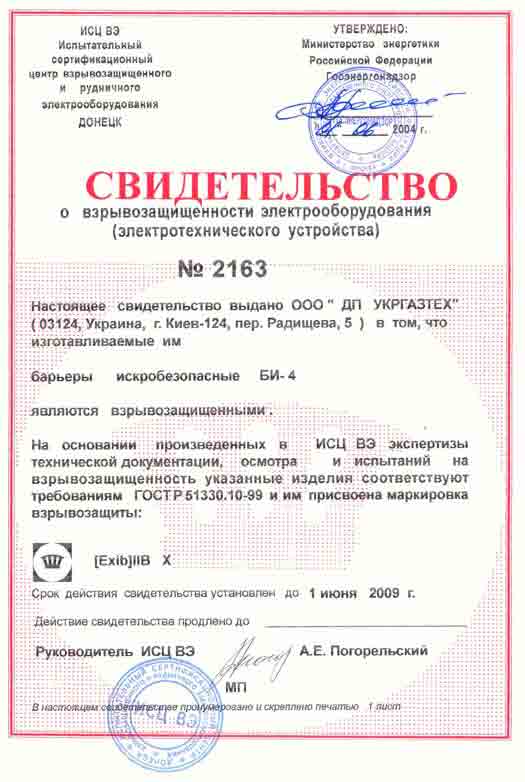

Свидетельство о взрывозащищенности электрооборудовании (по России)

Свидетельство находится на переоформлении срока действия
