1. Вычислитель объемных и массовых расходов "ВР-1" (вычислитель) предназначен для построения измерительно-управляющих комплексов "ФЛОУТЭК-ТМ" различных модификаций, позволяющий выполнять вычисление расхода и объема (массы) измеряемой среды в соответствии с действующими нормативными правилами и стандартами, приведенными в Правилах РД 50-213-80 или ГОСТ 8.563.1, ГОСТ 8.563.2, ГОСТ 30319.1, ГОСТ 30319.2 и ГОСТ 30319.3 и других действующих нормативных документах.
      2. Вычислитель имеет пять основных исполнений:
ВР1 - взрывозащищенное исполнение, прием сигналов от измерительных преобразователей с аналоговыми и/или кодовыми выходными сигналами, 1 порт по интерфейсу HART, обмен информацией с внешними пользователями по интерфейсу RS232 ;
ВР2 - взрывозащищенное исполнение, прием сигналов от измерительных преобразователей с кодовыми выходными сигналами, 3 порта по интерфейсу HART, обмен информацией с внешними пользователями по интерфейсу RS232 и/или RS485 ;
ВР3 - взрывозащищенное исполнение, прием сигналов от измерительных преобразователей с кодовыми выходными сигналами, 2 порта по интерфейсу HART, обмен информацией с внешними пользователями по интерфейсу RS232 ;
ВР4 - общепромышленное исполнение, прием сигналов от измерительных преобразователей с ко-довыми выходными сигналами, обмен информацией с внешними пользователями по интерфейсу RS485.

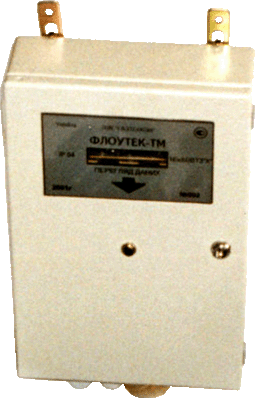

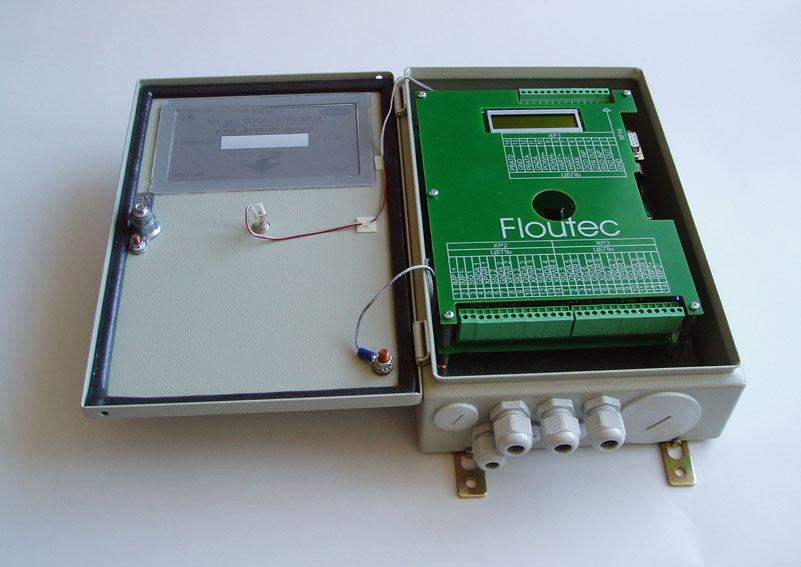

Корпус вычислителя - металлический (взрывозащищенное исполнение) или пластмассовый (общепромышленное исполнение), с откидывающейся передней крышкой. В закрытом состоянии крышка фиксируется специальным замком с возможностью пломбирования.
      3. В состав вычислителя входят следующие блоки:
- блок управления, имеющий в своем составе микроЭВМ (МЭВМ) с управляющей программой вычислителя;
- энергонезависимое ОЗУ для хранения данных вычислителя;
- энергонезависимые часы-календарь;
- электронный сторож;
- коммуникационные порты (интерфейсы RS232 и RS485) для связи вычислителя с ПЭВМ типа IBM РС или с модемом для автоматического приёма-передачи данных, программирования вычислителя и калибровки каналов измерений текущих параметров среды;
- модем BELL202 для связи вычислителя с интеллектуальными преобразователями SMART TRANSMITTER и расходомерами, работающими по протоколу HART;
- блок счетчиков импульсов БСИ для приёма низкочастотных импульсных выходных сигналов от счетчиков (маломощные контакты, МОП-ключ);
- декодер, преобразующий сигнал от микрофона (сигнал стандарта DTMF), воспринимающего звуковой сигнал от съемного пульта управления;
- блок источников питания, имеющий в своем составе два формирователя питающего напряжения (ФПН):
- ФПН измерительных преобразователей, работающих по протоколу HART;
- ФПН внутренних функциональных узлов вычислителя;
- жидкокристаллический индикатор (двухстрочный, 16 знакомест в каждой строке) с кнопкой для отображения информации при работе оператора с вычислителем.
      4. Питание вычислителя осуществляется от внешнего источника питания постоянного тока.
При отсутствии основного питания данные в памяти вычислителя сохраняются при помощи запасной литиевой батарейки, ёмкость которой достаточна для того, чтобы не менять батарею за время службы вычислителя. Эта батарея обеспечивает режим сохранения до 1 000 часов, без подключения основного питания.
      5. Все модификации измерительно-управляющих комплексов "ФЛОУТЭК-ТМ" могут применять- ся для учета (в том числе коммерческого) газов и жидкостей в газовой, нефтегазодобывающей, нефтеперерабатывающей и нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства, а также в составе автоматизированных систем коммерческого учета.

      1. Вычислитель ВР обеспечивает построение комплексов модификаций "ФЛОУТЭК-ТМ-1" и "ФЛОУТЭК-ТМ-2" с пределами допускаемой относительной погрешности при измерениях объемного (масового) расхода и объема (массы) среды (без учета составляющей, вносимой методическими погрешностями при использовании стандартного сужающего устройства или осредняющей напорной трубки) составляют (в зависимости от погрешности измерительных преобразователей температуры, давления, диференциального давления и плотности и диапазонов изменения давления и перепада давления среды на указанных устройствах) .................................................. - от ±0,3 до ±2,0 %.
      2. Вычислитель ВР обеспечивает построение комплексов модификаций "ФЛОУТЭК-ТМ-3" и "ФЛОУТЭК-ТМ-4" с пределами допускаемой относительной погрешности при измерениях объемного (масового) расхода и объема (массы) среды (без учета погрешности счетчика или расходомера, в зависимости от погрешностей измерительных преобразователей температуры, давления и плотности и диапазона изменения давления среды) от .................... ±0,3 до ±0,8 %.
      3. Количество подключаемых измерительных многопараметрических преобразователей, работающих по протоколу HART ....................................................................... - 3;
      4. Количество подключаемых измерительных преобразователей и расходомеров с кодовыми выходными сигналами ...................................................................................... - 15;
      5. Количество подключаемых измерительных преобразователей с аналоговыми выходными сигналами ........................................................................................................ - 8;
      6. Количество подключаемых счетчиков с импульсными выходными сигналами ........ - 2;
      7. Интерфейс с ПЭВМ - RS232 и/или RS485 ;
      8. Максимальное количество предыдущих суток, за которое в памяти вычислителя ВР сохра- няются записи данных:
- при обслуживании одного трубопровода ...................................................... - 108,
- при обслуживании двух трубопроводов ........................................................ - 54,
- при обслуживании трех трубопроводов ........................................................ - 36.
      9. Эксплуатация вычислителя "ВР" допускается при температуре окружающего воздуха от минус 40 до плюс 60 °С.
      10. Электрическое питание вычислителя осуществляется напряжением постоянного тока ..... - от 8 до 15 В;
      11. Мощность, потребляемая вычислителем (без преобразователей) ........ - не более 0,65 Вт;
      12. Габаритные и присоединительные размеры вычислителя не превышают - 360х210х100 мм;
      13. Масса вычислителя не более ............................................................. - 3,0 кг;
      14. Средняя наработка на отказ .............................................................. - не менее 80 000 ч.
      15. Средний полный срок службы ............................................................ - не менее 12 лет.

(1 853 kb)

Комплексы измерительно-управляющие "ФЛОУТЭК-ТМ". Руководство по эксплуатации. (Смотри раздел 2. Описание и работа составны частей комплекса. Стр. 24. Вычислитель объемных и массовых расходов ВР (Вычислитель Расхода).
