1. Устройство предназначено для обеспечения приоритетного или корректного одновременного доступа (запись/чтение, только чтение) к цифровой информации измерительных комплексов коммерческого учета газов и жидкостей (типа комплексов "ФЛОУТЭК-ТМ") потребителей данной информации: ПЭВМ, адаптеров связи (типа "Адаптер связи-М"), а также модемов различного типа (телефонных, GSM, RADIO-PAD).
     2. Устройство предназначено для эксплуатации в помещениях вне взрывоопасных зон при температуре окружающего воздуха от минус 40 до плюс 60 °С.

      1. Количество формируемых информационных каналов доступа, одновременно работающих в реальном масштабе времени .............................................................. - 2.
      2. Количество адресуемых по каналам доступа измерительных комплексов, непосредственно подключаемых к устройству .............. ................................................ - 3.
Возможно каскадирование до 255 измерительных комплексов с непересекающейся адресацией.
      3. Скорость обмена цифровой информацией по каналам доступа ..... - от 300 до 115200 бит/с.
      4. Тип используемого интерфейса последовательной передачи данных - RS232.
     5. Электрическое питание устройства осуществляется от внешнего источника постоянного тока с выходным напряжением от 8 до 16 В (номинальное - 12 В).
      6. Собственный ток потребления:
- в режиме ожидания .............................................................................. - не более 25 мA;
- максимальный (в режиме одновременного обмена информацией по обоим каналам
доступа) ................................................................................................ - не более 75 мA.
      7. Потребляемая мощность при номинальном напряжении питания ..... - не более 1,5 Вт.
      8. The dimensional and connecting sizes do not exceed:
- "ARBITR" of standard execution ......................................................... - 247 х 190 х 70 mm;
- "ARBITR" fastening on DIN-lath .......................................................... - 157 х 95 х 58 mm.
      9. Mасса ....................................................................................... - не более 0,4 кг.
      10. Средний полный срок службы устройства ................................ - не менее 12 лет.
      11. Фирма предоставляет гарантийное обслуживание АРБИТРА в течение 18 месяцев и сер- висное обслуживание в течение всего срока службы.

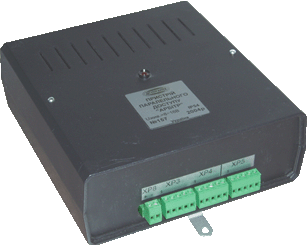

      1. Устройство выполнено в пластиковом корпусе с кронштейнами для крепления на стене.
      2. Устройство имеет встроенный самовосстанавливающийся полимерный предохра- нитель типа "Polyswitch" на 120 мА.
      3. Изменение параметров настройки каналов доступа ( приоритет, адресация, скорость обме- на ) осуществляется с помощью специальной программы конфигурирования устройства.
      4. Разъёмы для внешних подключений - соединители типа "Combicon".
