НЕОБСЛУЖИВАЕМЫЙ УСИЛИТЕЛЬНЫЙ ПУНКТ "НУП"


НАЗНАЧЕНИЕ

      1. Необслуживаемый усилительный пункт (усилитель) предназначен для компенсации затухания в телефонных (диспетчерских) каналах и каналах передачи данных комплексов типа "ФЛОУТЭК-ТМ" и "Суперфлоу", организованных по 4-х проводным линиям связи, в полосе частот от 300 до 3400 Гц, гальванической развязки участков линии связи, а также для отведения и микширования дополнительных направлений.
      2. Усилитель позволяет дистанционно включать и отключать прием и передачу по дополнительным направлениям, во время ремонтных и регламентных работ осуществлять "заворот" сигнала по магистральному каналу, а также по паролю осуществлять регулировку коэффициента усиления и наклона АЧХ независимо для каждого входа и выхода.
      3. Усилитель имеет токовые выходы для оптимального согласования с линиями связи, имеющими различное входное сопротивление.
      4. Усилитель может быть укомплектован модулями молниезащиты, дистанционного питания (ДП) и вводно-кабельного оборудования (ВКО).
      5. Усилитель соответствует климатическому исполнению УХЛ2 и может размещаться в полевых условиях. Эксплуатация усилителя допускается при температуре окружающего воздуха от минус 40 до плюс 60 °С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

      1. Номинальное входное сопротивление на частоте............ - 800 (1020) Гц - (600 ±20%) Ом;
      2. Номинальное сопротивление нагрузки усилителя .......................... - 600 Ом;
      3. Рабочая полоса частот ......................................................................... - от 300 до 3400 Гц;
      4. Максимальное усиление ........................................................................ - не менее 40 дБ;
      5. Дискретность регулировки усиления ..................................................... - 1 дБ;
      6. Номинальный уровень выходных сигналов ............................................ - от -15 до +6 дБ;
      7. Максимальный уровень выходных сигналов .......................................... - не менее 10 дБ;
      8. Регулировка наклона АЧХ осуществляется в пределах .......................... - от -20 до +20 дБ;
      9. Дискретность регулировки наклона АЧХ ................................................ - 2 дБ;
      10. Отклонение АЧХ при ненулевом положении регулятора наклона ........... - не более 3 дБ;
      11. Неравномерность АЧХ при установленном в 0 регуляторе наклона:
- в диапазоне от 500 до 2000 Гц ....................................................................... - не более 1 дБ;
- в диапазоне от 300 до 3000 Гц ....................................................................... - не более 3 дБ;
      12. Напряжение местного питания .............................................................. - от 18 до 27 В;
      13. Рекомендуемый ток дистанционного питания (с модулем ДП) ................ - 150 мА;
      14. Полярность тока ДП - любая;
      15. Габаритные размеры ........................................................ - не более 400 х 400 х 200 мм;
      16. Масса (с установленным блоком ВКО) .................................................. - не более 15 кГ;
      17. Средний полный срок службы ............................................................... - не менее 10 лет.

КОНСТРУКЦИЯ

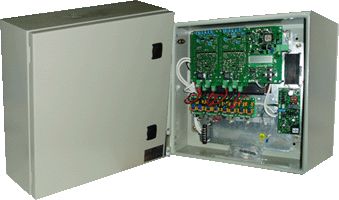

      1. Устройство выполнено в металлическом корпусе с кронштейнами для крепления на стене.
      2. Фирма предоставляет гарантийное обслуживание усилителя в течение 24 месяцев и сервисное обслуживание в течение всего срока службы.

Документация

(316 kb)

Необслуживаемый усилительный пункт "НУП". Паспорт
