( полные характеристики находятся в паспорте на устройство )
1. Устройство информационного доступа АРБИТР-ОД предназначено для обеспечения обмена информации с измерительными
комплексами коммерческого учета расхода газа (типа ФЛОУТЕК-ТМ), а также выдачу информации о текущем расходе газа посредством импульсов.
2. Устройство информационного доступа АРБИТР-ОД не является средством измерения.
3. Эксплуатация Устройства АРБИТР-ОД допускается при температуре окружающего воздух от минус 40 до плюс 60 °С.
1. Количество формируемых устройством АРБИТР-ОД информационных каналов доступа . . . . - 1
2. Количество измерительных комплексов с непересекаемой адресацией непосредственно подключаемых
к устройству АРБИТР-ОД - 254.
3. Количество импульсных выходов . . - 2.
3.1 Параметры изолированного импульсного выхода:
- коммутируемый ток . . . . - не более 1А;
- напряжение . . . . . . . . . . . - не более 60 В;
3.2 Параметры импульсного выхода типа открытый коллектор:
- коммутируемый ток . . . . - не более 100 мА;
- напряжение . . . . . . . . . . . - не более 33 В;
4. Скорость обмена цифровой информации от каналов доступа 1200 – 57600 бит/с. Возможно каскадирование.
5. Тип используемого интерфейса последовательной передачи данных – RS232C.
6. Электрическое питание устройства АРБИТР-ОД осуществляется от внешнего источника постоянного тока с выходным напряжением
от 8 до 16 В (номинальное – 12 В).
7. Собственный ток потребления:
- в режиме ожидания - не более 25 мA;
- максимальный (в режиме одновременного обмена информации по обоим каналам)
доступа) - не более 75 мA.
8. Потребляемая мощность при номинальном напряжении питания АРБИТР-ОД . . . . . . . . – не более 1,5 Вт.
9. Габаритные размеры АРБИТР-ОД не превышают . . . . . . . . . . – 157 х 95 х 58 мм
10. Масса . . . . . . . . . . . . – не более 0,4 кг.
11. Срок службы . . . . . – не менее 12 лет.
12. Фирма предоставляет гарантийное обслуживание АРБИТР-ОД в течение 24 месяцев и сервисное обслуживание в течение всего срока
службы.

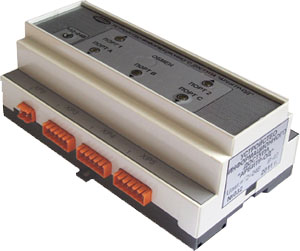

1. Устройство информационного доступа АРБИТР-ОД выполнено в пластиковом корпусе с кронштейном для крепления
на DIN – рейку. При этом преобразователь должен быть защищен от прямого воздействия осадков.
2. Устройство имеет встроенный самовосстанавливаемый полимерный предохранитель типа "Polyswitch" на 120 мА.
3. Изменение параметров настройки каналов доступа (приоритет, адресация, скорость обмена)
осуществляется с помощью специальной программы конфигурирования АРБИТР-ОД.
4. Разъемы для внешних подключений – соединители типа "Combicon".
5. Фирма предоставляет гарантийное обслуживание Устройство информационного доступа АРБИТР-ОД в
течение 24 месяцев и сервисное обслуживание в течение всего срока службы.
Устройство информационного доступа АРБИТР-ОД. Паспорт
I. Конфигурирование "АРБИТР-ОД" производится в два этапа в порядке:
1).
arbitr508ins.7z - Программа конфигурирования "Устройство информационного доступа АРБИТР-ОД"
2).
PLC09VP_PC.7z - Программа конфигурирования "Устройство информационного доступа АРБИТР-ОД"
Программа обслуживания устройства параллельного доступа "АРБИТР" WinConArb. Руководство оператора
Sx_Arbitr_Odor_imp.pdf - Схема подключения устройства АРБИТР-ОД (с импульсным выходом)
в комплекс одоризации газа ФЛОУТЕК-ТМ-Д.
PLC09VP_PC.pdf - Описание Программы конфигурирования "Устройство информационного доступа АРБИТР-ОД"
readme.txt - Комментарий к Устройству информационного доступа АРБИТР-ОД
